頂博電力帶你了解柴油發電機組的結構及工作原理

      柴油發電機組的結構

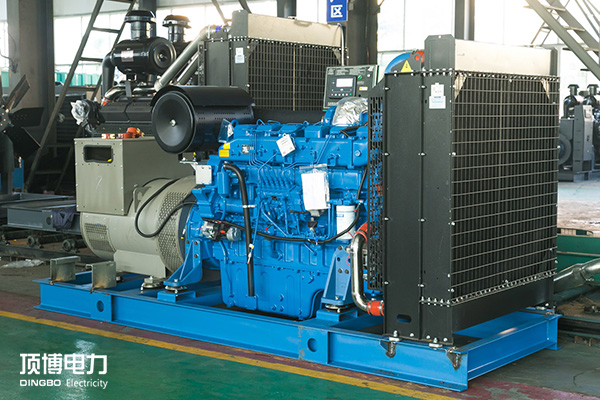

      柴油發電機組由柴油機，三相交流無刷同步發電機、控制箱（屏）、散熱水箱、聯軸器、燃油箱、消聲器及公共底座等組件組成鋼性整體。柴油機的飛輪殼與發電機前端蓋的軸向采用凸肩定位直接連接構成一體，并采用圓柱型的彈性聯軸器由飛輪直接驅動發電機的旋轉，其聯接方式由螺釘固定在一起，使兩者聯接成一鋼體，保證了柴油機的曲軸與發電機轉子的同心度在規定的范圍內。為了減少機組的振動，發電機廠家通常在柴油機、發電機、水箱和電氣控制箱等主要組件與公共底座的連接處安裝有減震器或者橡皮減震墊。


      柴油發電機的工作原理

      1、柴油機驅動發電機運轉，將柴油的能量轉化為電能。

      2、在柴油機汽缸內，經過空氣濾清器過濾后的潔凈空氣與噴油嘴噴射出的高壓霧化柴油充分混合，在活塞上行的擠壓下，體積縮小，溫度迅速升高，達到柴油的燃點。柴油被點燃，混合氣體劇烈燃燒，體積迅速膨脹，推動活塞下行，稱為“作功”。各汽缸按一定順序依次作功，作用在活塞上的推力經過連桿變成了推動曲軸轉動的力量，從而帶動曲軸旋轉。

      3、將無刷同步交流發電機與柴油機曲軸同軸安裝，就可以利用柴油機的旋轉帶動發電機的轉子，利用“電磁感應”原理，發電機就會輸出感應電動勢，經閉合的負載回路就能產生電流。

      以上是廣西頂博電力設備制造有限公司為您整理的柴油發電機組的結構及工作原理，希望您有所幫助，頂博電力是一家集柴油發電機組設計、供應、調試、維修于一體的柴油發電機廠家，多年來與玉柴、上柴、濰柴、濟柴等多家知名發電機品牌公司保持緊密合作關系，歡迎來電咨詢。如需了解更多發電機相關詳情歡迎關注下方微信二維碼：
